Установка кондиционеров в новостройке в Екатеринбурге: трасса, штроба, дренаж

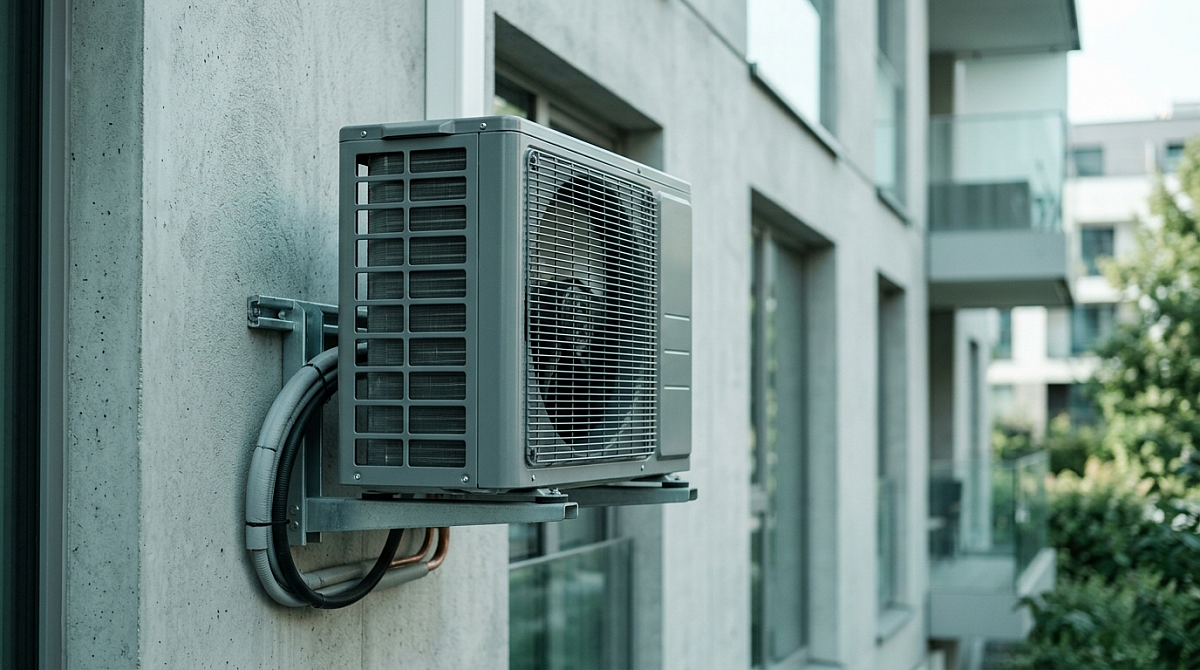

Из чего состоит трасса кондиционера и почему её планируют заранее

Трасса — это не одна труба, а связка из четырёх элементов: две медные трубки для жидкого и газообразного хладагента, дренажная трубка для отвода конденсата, кабель питания и управления между блоками, и термоизоляция на всех трубах. Всё это укладывается вместе, одним пучком, и после отделки становится недоступно для правки.

Общие требования к инженерным системам зданий, включая холодоснабжение и вентиляцию, устанавливает СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» — документ не расписывает монтаж бытовых сплит-систем по шагам, но задаёт рамку, в которую вписывается наружное и внутреннее инженерное оборудование дома.

На этапе ремонта трассу либо прячут в штробу под штукатуркой, либо ведут в коробе по потолку или вдоль стены. Выбор делают до финишной отделки — потом изменить маршрут можно только вскрытием готовой стены.

Итог: трасса — это пучок из труб, дренажа и кабеля, и решение по её маршруту принимается один раз, до штукатурки и обоев, а не корректируется по ходу ремонта.

Какая максимальная длина трассы допустима для разных классов мощности?

У каждой модели сплит-системы в паспорте указаны два параметра: максимальная длина трассы и максимальный перепад высот между внутренним и наружным блоком. Превышать их нельзя — при большей длине падает давление хладагента, компрессор работает с перегрузкой, а масло возвращается в компрессор хуже.

Ориентир по моделям разных классов мощности, которые реально есть в наличии в каталоге:

Итог: для наружного блока на другом конце новостройки от внутреннего — на первом этаже подземного паркинга или через два пролёта фасада — сначала проверяют паспортную длину трассы конкретной модели, и только потом подбирают маршрут штробы.

Что будет, если трасса длиннее нормы производителя?

Формально система запустится и первое время будет охлаждать. Проблема проявляется позже: при трассе длиннее паспортной падает давление хладагента на входе в компрессор, растёт нагрузка на него, а масло, которое циркулирует вместе с фреоном, хуже возвращается обратно — компрессор работает «всухую» на части участков цикла.

На практике это сокращает срок службы компрессора и снижает фактическую мощность охлаждения относительно паспортной — иногда заметно, особенно в жаркие недели, когда система и так работает на пределе. Часть производителей отдельно требует дозаправки фреоном при трассе свыше определённой длины — это тоже указано в паспорте модели, а не берётся «на глаз» монтажником.

Итог: превышение нормы трассы не ломает кондиционер сразу, но методично сокращает его ресурс — поэтому длину маршрута штробы сверяют с паспортом модели ещё на этапе разметки, а не постфактум.

Когда штробление стены допустимо, а когда нет?

Правило простое и без исключений: несущие стены и несущие конструкции здания штробить нельзя. Правила и нормы технической эксплуатации жилищного фонда прямо запрещают переоборудование, ведущее к нарушению прочности несущих конструкций — п. 1.7.2 Постановления Госстроя РФ от 27.09.2003 № 170 формулирует это без оговорок: переустройство, «ведущее к нарушению прочности или разрушению несущих конструкций здания», не допускается.

В монолитно-каркасных домах — а именно так строит большинство застройщиков новостроек Екатеринбурга — несущую нагрузку берут на себя монолитные колонны, перекрытия и часть капитальных стен, а межкомнатные перегородки чаще выполнены из газобетона, пеноблока или гипсокартона и несущей роли не играют. Именно такие перегородки штробят под трассу — не капитальные стены и не колонны.

Определить статус конкретной стены на глаз нельзя: в квартире это не всегда очевидно, особенно если перепланировка уже была. Технический паспорт дома или консультация застройщика снимают вопрос быстрее, чем предположения по толщине стены.

Итог: штробить можно только ненесущие перегородки, и убедиться в их статусе — отдельный шаг перед разметкой трассы, а не деталь, которую решают на глаз в процессе.

Какая глубина штробы безопасна для стены?

Единого норматива в виде фиксированных миллиметров именно для трассы кондиционера не существует — глубина штробы зависит от материала и толщины конкретной стены и определяется по месту, а не по общей таблице. По монтажным регламентам компаний, которые прокладывают трассы ежедневно, глубина канала рассчитывается так, чтобы после укладки труб с термоизоляцией оставался слой штукатурки для финишной отделки, а несущая способность даже ненесущей перегородки не пострадала.

Перед резкой обязательно проверяют трассу детектором металла и проводки — в панели или гипсокартоне может быть скрытая арматура, электропроводка или чужой стояк, о которых не было известно по документам. Пройти по уже проложенной коммуникации — частая причина аварийного вызова электрика в свежий ремонт.

Если глубина штробы в конкретном месте выходит за разумные пределы — например, стена тоньше, чем требуется для скрытой прокладки, — трассу переводят в декоративный короб на этом участке вместо того, чтобы резать канал вглубь несущего слоя облицовки.

Итог: точную глубину штробы определяют на объекте — по материалу стены, толщине и результатам проверки детектором, а не по цифре из общего справочника.

Почему длина трассы не растёт линейно с классом мощности?

Логично предположить, что чем мощнее кондиционер, тем длиннее у него допустимая трасса. Данные каталога это предположение не подтверждают напрямую: у модели класса 07 (Ballu Tessey BST-07HN1) максимальная длина трассы — 20 м, а у модели классом выше, 09 (Royal Clima RCI-OME28HN) — всего 15 м. Модель класса 12 (Electrolux Loft EACS-12HAL/N8) тоже ограничена 15 метрами, а младшая модель класса 08 (Kentatsu Kumo KSGKU21HFRN1) снова разрешает 20 метров.

Причина в том, что длина трассы и перепад высот определяются не только мощностью компрессора, но и диаметром медных трубок, объёмом заправленного хладагента, конструкцией системы возврата масла и электронного расширительного вентиля конкретной модели — а это инженерные решения производителя, а не прямое следствие класса по BTU.

Практический вывод: при выборе модели под конкретную планировку — с длинной трассой через несколько простенков или большим перепадом высот между этажом квартиры и местом наружного блока — паспортную длину трассы смотрят по конкретной модели, а не прикидывают по классу мощности.

Итог: максимальная длина трассы — характеристика модели, а не класса мощности, и полагаться на «примерно похожие цифры у похожих кондиционеров» не стоит.

Как организовать дренаж, если в новостройке нет вывода конденсата на улицу?

При работе кондиционера на охлаждение внутренний блок конденсирует влагу из воздуха — за жаркий день это может быть несколько литров воды, которые нужно куда-то деть. В части новостроек Екатеринбурга на этапе черновой отделки нет готового технического отверстия для наружного слива конденсата — застройщик его просто не предусмотрел.

Если рядом с местом установки блока есть сливное отверстие в санузле, на кухне или на балконе — трубку заводят туда самотёком, при условии постоянного уклона по всей длине. Если ни одного такого варианта нет, а бурить дополнительное отверстие в фасаде нельзя или нецелесообразно — ставят дренажный насос: он поднимает конденсат от внутреннего блока до точки слива, в том числе вопреки уклону или на расстояние, которое самотёком не пройти.

Для новостроек Екатеринбурга с их перепадами температур на трассе применяют армированные дренажные шланги, устойчивые к перегибам и растрескиванию на морозе — обычный силиконовый или ПВХ-шланг на зимнем перепаде быстрее теряет эластичность и трескается на изгибах.

Итог: наличие или отсутствие вывода для конденсата проверяют до штробления — это определяет, нужен ли дренажный насос уже на этапе закупки материалов, а не после того, как трасса собрана.

Какой уклон нужен дренажной трубе и когда без него не обойтись?

Самотёчный дренаж работает только при постоянном уклоне трубки в сторону слива по всей длине — без обратных петель, провисов и горизонтальных участков, где вода задерживается. Даже небольшой участок с обратным уклоном превращается в гидрозатвор: конденсат копится в нём, пока не перельётся обратно во внутренний блок.

Точное значение уклона в миллиметрах на погонный метр — параметр конкретного монтажа, который зависит от длины трубки и материала: короткий прямой участок требует меньшего уклона, чем длинная трасса с несколькими поворотами. Ориентир дают монтажные инструкции конкретной модели и практика бригады, а не единое число для всех систем.

Если организовать непрерывный уклон невозможно — трасса идёт горизонтально под потолком через несколько комнат или наружный блок стоит выше внутреннего — вопрос решает исключительно принудительный дренаж с насосом, самотёк здесь физически не сработает независимо от того, насколько аккуратно проложена трубка.

Итог: где трасса позволяет ровный уклон без обратных петель — работает самотёк; где нет — нужен насос, и определяют это на этапе разметки маршрута, а не по факту первой протечки.

Штроба или короб: что выбрать для прокладки трассы?

У обоих способов одна задача — спрятать трубы, дренаж и кабель, но разная механика. Штроба — канал в теле стены под слоем штукатурки, полностью скрывающий трассу, но требующий грязных работ с алмазным диском и пылесборником и доступный только на этапе ремонта до отделки. Короб — накладной пластиковый канал поверх готовой стены, монтируется без штробления и подходит для готового ремонта, но остаётся немного заметен на поверхности.

В новостройке на этапе черновой отделки штроба почти всегда предпочтительнее, если стена ненесущая: трасса полностью уходит под финишное покрытие, и в интерьере остаётся только внутренний блок. Короб выбирают, если ремонт уже завершён и вскрывать готовую отделку невыгодно, либо если участок стены слишком тонкий или несущий для безопасного штробления.

Итог: на этапе ремонта в ненесущей стене штроба даёт более чистый результат; короб — компромисс там, где штробить нельзя или уже поздно.

Какие ошибки чаще всего допускают при закладке трассы и дренажа?

Первая и самая частая — прокладка трассы без сплошной термоизоляции по всей длине, включая соединения у самих блоков. Голый участок медной трубы неизбежно покрывается конденсатом внутри штробы, а это отсыревающая штукатурка и постепенное повреждение отделки изнутри стены, которое не видно, пока не проступит пятно снаружи.

Вторая — обратный уклон или провис на дренажной трубке хотя бы на одном участке маршрута: конденсат застаивается именно в этой точке, а не доходит до слива, и результат — течь из внутреннего блока спустя месяцы нормальной работы.

Третья — пайка соединений трубопровода внутри уже закрытой штробы вместо развальцовки снаружи, до заделки канала. Паяное соединение сложнее проверить на герметичность и невозможно обслужить без вскрытия стены, если оно потечёт.

Четвёртая — штробление наугад, без предварительной проверки детектором металла и проводки, особенно в панельных и части монолитных домов, где положение арматуры и стояков не всегда очевидно по факту без документов.

Итог: три из четырёх типичных ошибок — это экономия на подготовительном шаге до укладки труб, а не сложность самого монтажа.

Как проложить трассу и дренаж на этапе ремонта — пошагово

Подходящие модели по классам мощности и допустимой длине трассы

Шесть моделей разных классов мощности из каталога — с реальной паспортной длиной трассы и допустимым перепадом высот, чтобы сверить их с планировкой конкретной квартиры до похода в штробу. Актуальность и цену уточняйте на карточке товара, наличие меняется.

Сплит-система Ballu Tessey BST-07HN1

• Класс 07, до 22 м², 2260 Вт охлаждения
• Максимальная длина трассы — 20 м, перепад высот — до 10 м
• Автоматический перезапуск после отключения питания

от 26 690 ₽

Смотреть модель Монтаж

Kentatsu Kumo KSGKU21HFRN1

• Класс 08, до 20 м², 2340 Вт охлаждения
• Максимальная длина трассы — 20 м, перепад высот — до 8 м
• Хладагент R32, диаметры труб 1/4" и 3/8"

от 28 380 ₽

Смотреть модель Монтаж

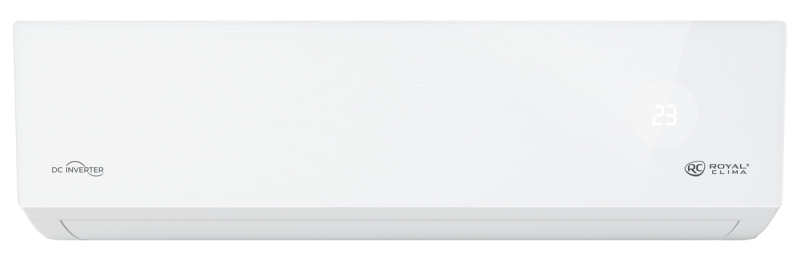

Royal Clima RCI-OME28HN OPTIMUM 2.0
