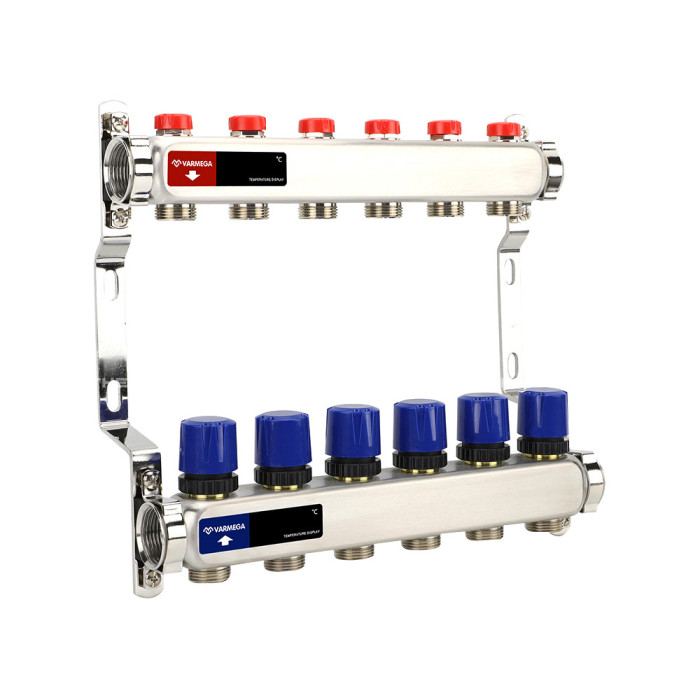

Группа коллекторная для отопления VARMEGA VM15506 ВР 1", на 6 контуров 3/4" EK, нерж. сталь серии VM155XX
Коллекторная группа в сборе, на 6 контуров, для водяного тёплого пола.
О модели VARMEGA VM15506
Коллекторная группа в сборе, на 6 контуров, для водяного тёплого пола, назначение — отопление.
Коллекторные группы предварительной сборки из нержавеющей стали с балансировочными и термостатическими вентилями марки Varmega предназначены для распределения и регулирования потоков теплоносителя в низко- и высокотемпературных системах отопления. Оснащены балансировочными вентилями на подающем коллекторе и термостатическими вентилями с размером M30x1,5 (с возможностью установки термоэлектрических приводов) на обратном коллекторе.
Каждый коллектор подвергается в заводских условиях проверке на функционирование и герметичность уплотнений.
Как подобрать и на что смотреть
Группа рассчитана на 6 контуров. Для водяного тёплого пола один контур обычно закрывает 10–15 м²: петлю трубой 16 мм не делают длиннее 80–100 м, иначе насосу не продавить её без перегрева обратки. При шаге укладки 15 см это и даёт 60–90 м² на всю группу.
Контуры считают по комнатам, а не по общей площади: на каждое помещение нужен свой контур, иначе его температуру нельзя будет настроить отдельно. Санузел и кухню часто выделяют в отдельные петли.
У этой группы на подаче регулировочные вентили, а не расходомеры: расход задаётся числом оборотов, а не по шкале. Для системы с петлями примерно одной длины этого достаточно; при большом разбросе длин удобнее группа с расходомерами.
| Параметр | Значение |
|---|---|
| Количество выходов | 6 |
| Резьба подключения | 1" (внутренняя-наружная) |
| Диаметр отвода | 3/4" |
| Шаг между отводами | 50 мм |
| Межосевое расстояние | 210 мм |
| Рабочее давление | до 10 бар |
| Температура теплоносителя | до 90 °C |
Запас по температуре большой — до 90 °C, но сам тёплый пол работает на 35–45 °C. Понижает температуру не коллектор, а смесительный узел или термоголовка с выносным датчиком: без них котловые 70–80 °C уйдут прямо в стяжку.
Что понадобится дополнительно
- Евроконусы под трубу. Отводы 3/4" — под них берут обжимные фитинги-евроконусы под свой диаметр трубы (16, 17 или 20 мм). В комплект группы они, как правило, не входят.
- Смесительный узел для тёплого пола. Если контур запитан от котла напрямую, без понижения температуры класть стяжку нельзя.
- Сервоприводы, если нужна автоматика. На обратной гребёнке стоят термостатические вентили под привод M30×1,5 — это самый распространённый размер, но сверить его стоит.
- Шкаф по размеру. Ширину шкафа подбирают по числу выходов, а глубину — с учётом насосно-смесительного узла, если он есть.
Что учесть при установке
Монтаж коллекторных узлов мы не выполняем — оборудование продаём с доставкой по Екатеринбургу и самовывозом. Ниже то, что стоит проверить самому или обсудить с монтажником: ошибки здесь вскрываются уже после заливки стяжки.
Опрессовка до стяжки
Контуры заполняют и держат под давлением, пока стяжка не залита и петли видны. После заливки найти течь можно только вскрытием пола.
Петли — целым куском трубы
В стяжке не должно быть ни одного соединения. Каждая петля идёт от коллектора и возвращается к нему неразрывно.
Подпись каждого контура
Бирка с комнатой на каждом отводе экономит часы при балансировке и при любом будущем ремонте.
Балансировка после запуска
Расход по петлям выставляют на прогретой системе: холодная вода и горячая ведут себя по-разному.
Ограничения
- Максимальная температура теплоносителя — 90 °C.
- Максимальное рабочее давление — 10 бар.
- Корпус из нержавеющей стали — стойкий к коррозии в открытых системах.
- Заявленный срок службы — 10 лет.
Частые вопросы о VARMEGA VM15506
На какую площадь хватит этой группы?
На 6 контуров, то есть ориентировочно 60–90 м² тёплого пола. Точное число зависит от шага укладки и теплопотерь помещения: в комнате с панорамным остеклением шаг делают меньше, и площадь на контур сокращается.
Чем расходомеры лучше вентилей?
Расходомер показывает расход по петле в литрах в минуту, поэтому контуры разной длины можно уравнять численно. С обычными регулировочными вентилями то же делается по температуре обратки — дольше и менее точно.
Нужен ли смесительный узел?
Для водяного тёплого пола — да, если контур запитан от котла напрямую. Котловые 70–80 °C в стяжку подавать нельзя: поверхность пола в жилой зоне не должна быть теплее 29 °C.
Чем подключается труба?
Отводы 3/4" — под обжимной евроконус. Евроконус подбирается под диаметр трубы (чаще всего 16 мм) и обычно приобретается отдельно.
Где сделано?
Страна производства — Россия.
Какая гарантия?
Гарантия производителя — 24 мес.
Производитель | VARMEGA |
Страна производства | Россия |
Гарантия производителя | 24 мес. |
Серия | VM155XX |
Назначение | Отопление |
Тип коллектора | С регулировочными вентилями |
Количество выходов | 6 |
Диаметр отвода | 3/4 |
Межосевое расстояние, мм | 210 |
Межосевое расстояние отводов, мм | 50 |
Резьба присоединения | 1 |
Тип резьбы | Внутренняя-наружная |
Тип присоединения | Резьба |
Макс. рабочее давление, бар | 10 |
Макс. температура теплоносителя | 90 |
Макс. рабочая температура | 90 |
Материал корпуса | Нержавеющая сталь |
Срок службы | 10 лет |
Комплект поставки | 2 стальных коллектора на звукоизолирующих кронштейнах; ручные балансировочные вентили или расходомеры (ротометры), комбинированные с балансировочными вентилями |
Количество в упаковке | 1 |
Высота | 11 см |
Ширина | 14 см |
Глубина | 34 см |
Вес без упаковки | 3.16 кг |
Вес брутто | 3.17 кг |
